Чтобы обеспечить безопасную и работоспособную вентиляцию в газовой котельной, необходимо одновременно выполнить три условия: рассчитать кратность воздухообмена, правильно подобрать сечения притока и вытяжки, а также исключить риск обратной тяги. Без этого даже самый современный газовый котёл превращается в источник потенциальной угрозы. Поэтому ключевой элемент любой системы — правильно организованный воздухообмен, а в сложных случаях — и вытяжной вентилятор в котельную, который стабилизирует тягу независимо от погоды.
Нормативные требования к воздухообмену
Кратность воздухообмена по СП и СНиП
Основной документ для проектирования — СП 402.1325800.2018. Он устанавливает: для котельной с котлом, имеющим открытую камеру сгорания, кратность вытяжки должна быть не менее 3 объёмов помещения в час. При этом объём воздуха на горение рассчитывается отдельно — 10–15 м³/ч на каждый киловатт мощности. Для турбированных котлов (закрытая камера) достаточно однократного воздухообмена, так как воздух забирается с улицы через коаксиальный дымоход.
Требования к объёму и отделке помещения
Минимальный объём котельной — 15 м³ при высоте потолков от 2,5 м. Обязательно наличие окна с площадью остекления не менее 0,03 м² на 1 м³ помещения. Дверь должна открываться наружу и иметь внизу решётку или зазор площадью от 0,02 м². Стены и потолок отделываются только негорючими материалами (класс КМ0 или КМ1). Эти параметры напрямую влияют на возможность естественной вентиляции.
Расчёт сечения вентиляционных каналов
Формула для естественной вентиляции
Сечение приточного отверстия рассчитывается исходя из скорости воздуха не более 1 м/с. Упрощённо: на каждые 10 кВт мощности котла нужно не менее 80 см² живого сечения. Для котла 24 кВт минимальное сечение притока — 192 см² (например, прямоугольное отверстие 14×14 см). Вытяжной канал обычно делают на 15–20% больше приточного, чтобы избежать разряжения и опрокидывания тяги.
Пример расчёта для частного дома
Возьмём котельную объёмом 18 м³ и котёл мощностью 28 кВт с открытой камерой. Кратность вытяжки: 18 × 3 = 54 м³/ч. Добавляем воздух на горение: 28 × 12 (среднее значение) = 336 м³/ч. Итого требуется приток не менее 390 м³/ч. Естественная вентиляция с одним каналом такого не обеспечит — нужна принудительная система с вентилятором.
Естественная и принудительная вентиляция
Когда достаточно естественной?
Естественная вентиляция работает за счёт разницы плотности тёплого и холодного воздуха. Она допустима для котельных с мощностью котла до 35 кВт, при условии устойчивой тяги (высота вертикального канала от 5 метров) и отсутствия высоких зданий поблизости, которые создают зону аэродинамической тени. Летом эффективность падает, поэтому рекомендуется устанавливать обратный клапан и датчик угарного газа.
Когда необходим вентилятор?
Принудительная вентиляция обязательна, если:
- котел мощнее 50 кВт,
- котельная находится в цокольном или подвальном этаже,
- естественная тяга нестабильна (измеряется анемометром).

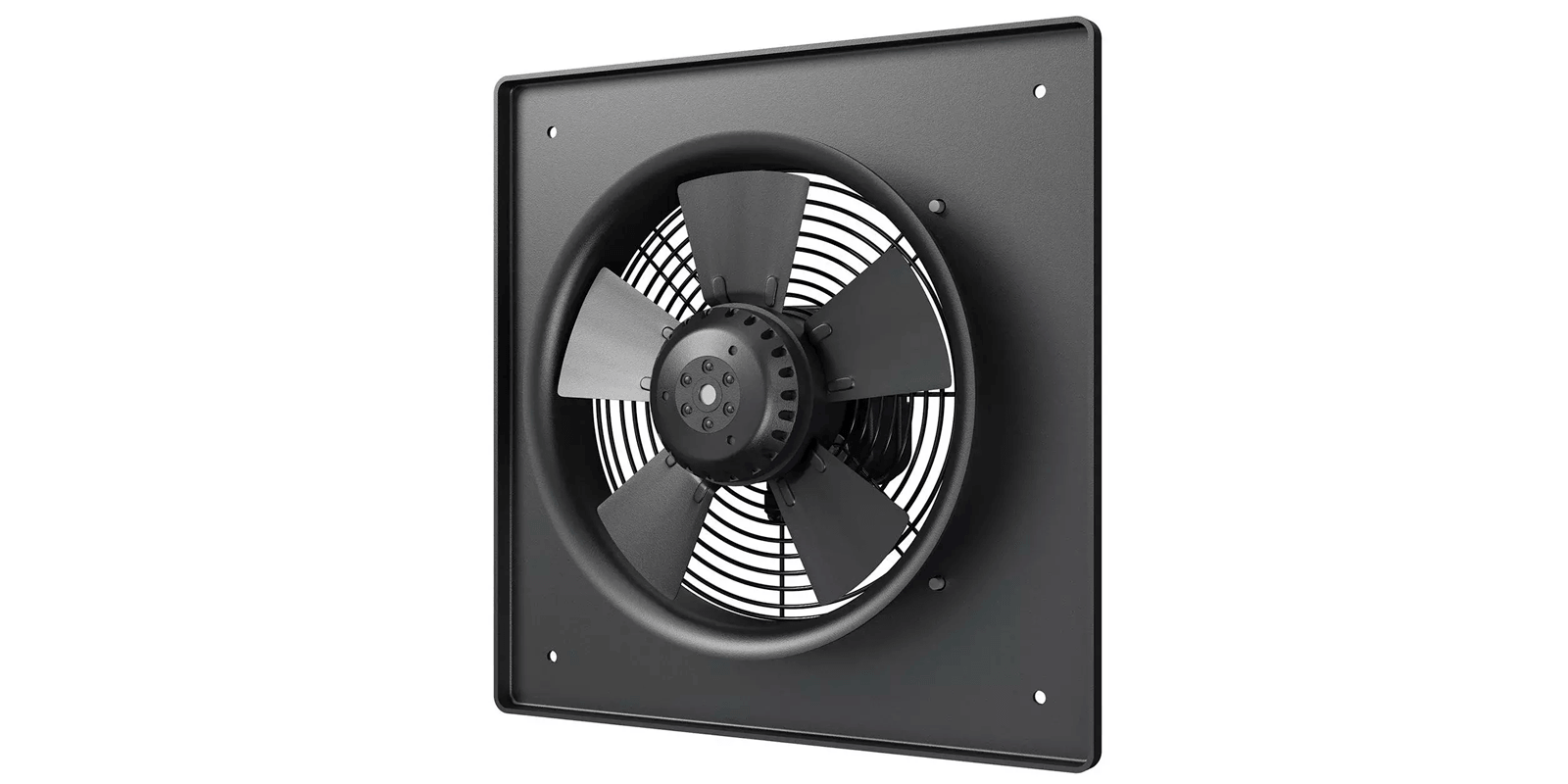

Вентилятор должен быть искробезопасным (например, осевой с защитой IP54). Желательно подключить его через реле времени с задержкой выключения на 5–10 минут после остановки котла.
Сравнение требований для разных типов котлов
| Параметр | Открытая камера сгорания | Закрытая камера (турбированный) |
| Кратность воздухообмена | 3 объёма/час + воздух на горение | 1 объём/час (без горения) |
| Источник притока | Только с улицы или из смежного нежилого помещения | Через коаксиальный дымоход, в помещение — минимум |
| Рекомендуемый тип вентиляции | Принудительная для мощности >35 кВт | Естественная (но вытяжка обязательна) |
| Запас по сечению канала | +20% к расчётному | +10% к расчётному |
| Обязательная автоматика | Датчик СО, клапан отсечки газа | Только датчик метана (при утечке) |
Типичные ошибки и способы их избежать
Список 1: Что нельзя делать при монтаже вентиляции котельной
- Объединять вентиляционный канал с дымоходом в одной шахте — продукты сгорания попадут в дом.
- Закрывать приточную решётку на зиму — остановится воздухообмен, появится угарный газ.
- Устанавливать вытяжной вентилятор без обратного клапана — в безветрие может пойти обратная тяга.
- Использовать пластиковые трубы для вытяжки горячего воздуха (температура выше +50°C) — нужна сталь или алюминий.
Список 2: Что обязательно проверить перед запуском газовой службы
- Наличие акта проверки дымохода и вентканалов (организация, лицензированная МЧС).
- Работоспособность сигнализатора загазованности с электромагнитным клапаном.
- Отсутствие щелей в дверях и стыках воздуховодов (проверяется дымовой шашкой).
- Замер скорости воздуха в вытяжном отверстии — не менее 0,5 м/с.
- Наличие паспорта на вытяжной вентилятор с маркировкой «взрывозащищённый», если он установлен.
Контроль и обслуживание системы вентиляции
Даже правильно рассчитанная вентиляция со временем теряет эффективность из-за пыли, паутины и жировых отложений. Проверять тягу следует дважды в год — перед отопительным сезоном и после его окончания. Самый простой способ: поднести зажжённую свечу или зажигалку к вытяжной решётке. Пламя должно отклоняться внутрь канала. Если нет — причина может быть в засоре или в опрокидывании тяги из-за ветра. В этом случае поможет установка дефлектора или ротационной турбины на оголовок трубы. Также не забывайте каждые три года вызывать специалиста для инструментального замера воздухообмена — это дешевле, чем штраф от газовой инспекции или потенциальная авария.
Спроектировать вентиляцию в газовой котельной с первого раза без ошибок сложно, но можно, если опираться на СП 402.1325800.2018 и реальные расчёты. Главное — не пытаться сэкономить на сечении каналов или автоматике. Лучше переплатить за качественный искробезопасный вентилятор и датчик угарного газа, чем потом жить с риском для себя и соседей. И последний совет: перед тем как заливать стяжку или штробить стены, покажите проект независимому эксперту по газовому оборудованию. Поверьте, его правки обойдутся дешевле переделок уже готовой котельной.
Часто задаваемые вопросы о требованиях к вентиляции
Какие основные требования к естественной вентиляции в котельной по фасаду?
Основные требования: обеспечение притока воздуха через решётки или окна (не менее 1 м² на 1 кВт мощности котла), вытяжка через вентканалы или шахты, расстояние от вытяжки до приточных отверстий не менее 3 м, защита от осадков и грызунов.
