Чтобы организовать вентиляцию в серверной в соответствии с требованиями нормативных документов, необходимо руководствоваться комплексом правил. Основой служат СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха», устанавливающий минимальную кратность воздухообмена для помещений с вычислительной техникой, и СанПиН 1.2.3685-21 «Гигиенические нормативы и требования к обеспечению безопасности и (или) безвредности для человека факторов среды обитания», регламентирующий параметры микроклимата для персонала. Дополнительные требования содержатся в СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» и СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа». В этом материале собраны все ключевые нормы, которые необходимо учитывать при проектировании, монтаже и эксплуатации вентиляции серверных помещений.
Общие требования к системе вентиляции
Серверное оборудование выделяет значительное количество тепла — от 300 до 1500 Вт на одну единицу в стойке. Без эффективной вентиляции температура в комнате быстро достигает критических значений, что приводит к троттлингу процессоров, аварийным отключениям и выходу компонентов из строя. Вентиляция серверных помещений должна обеспечивать постоянное охлаждение оборудования, предотвращая превышение рекомендуемых температурных диапазонов.
Вентиляция серверной должна быть автономной, то есть не связанной с вентиляцией других помещений здания. Это требование связано со специфическими условиями эксплуатации: круглосуточная работа, высокая тепловая нагрузка и необходимость точного поддержания параметров микроклимата. Система должна функционировать бесперебойно в любых условиях, включая отключение электроснабжения здания и резкие изменения внешней температуры.
Нормы кратности воздухообмена
Кратность воздухообмена — это количество полных замен объёма воздуха в помещении за один час. Для серверных этот показатель значительно выше, чем для жилых или офисных помещений, из-за высокого тепловыделения оборудования.
СП 60.13330.2020 устанавливает минимальную кратность воздухообмена для помещений с вычислительной техникой на уровне 10 раз в час. Это базовое значение для комнат с невысокой плотностью размещения серверов — до 2-3 кВт тепловыделения на помещение. Если в серверной работают люди постоянно (операторы или инженеры), кратность воздухообмена увеличивают до 20 раз в час согласно СанПиН 1.2.3685-21. Это связано с требованиями к качеству воздуха для персонала — концентрация CO₂ не должна превышать 1000 ppm.
Расчёт воздухообмена по тепловыделению
Для серверных с высокой плотностью оборудования используют расчёт по тепловыделению — он точнее учитывает реальную нагрузку. Тепловая нагрузка в плотно загруженной серверной достигает 10-20 кВт, что требует интенсивной вентиляции. При тепловыделении свыше 750 Вт/м² необходимо устанавливать профессиональные системы охлаждения, в частности прецизионные кондиционеры.
Температурный режим и влажность
Температура в серверной должна поддерживаться в диапазоне 18–27 °C. Оптимальный режим для большинства серверов — 20–24 °C. Превышение 27 °C приводит к сокращению срока службы компонентов на 15-20% за каждые 10 °C перегрева.
Относительная влажность воздуха должна составлять 40–60%. При влажности ниже 30% возрастает риск статического электричества, которое может повредить чувствительную электронику. При влажности выше 70% ускоряется коррозия контактов и возрастает риск короткого замыкания. Концентрация пыли в воздухе также должна быть минимальной.
Требования к персоналу
СанПиН 2.2.4.3359-16 устанавливает предельно допустимый уровень шума в рабочей зоне — не выше 55 дБ(А). При оценке эквивалентного уровня шума за рабочую смену максимальное допустимое значение составляет 80 дБА без использования средств индивидуальной защиты, а при превышении этого уровня работа допускается только с их применением.
Проектирование систем вентиляции

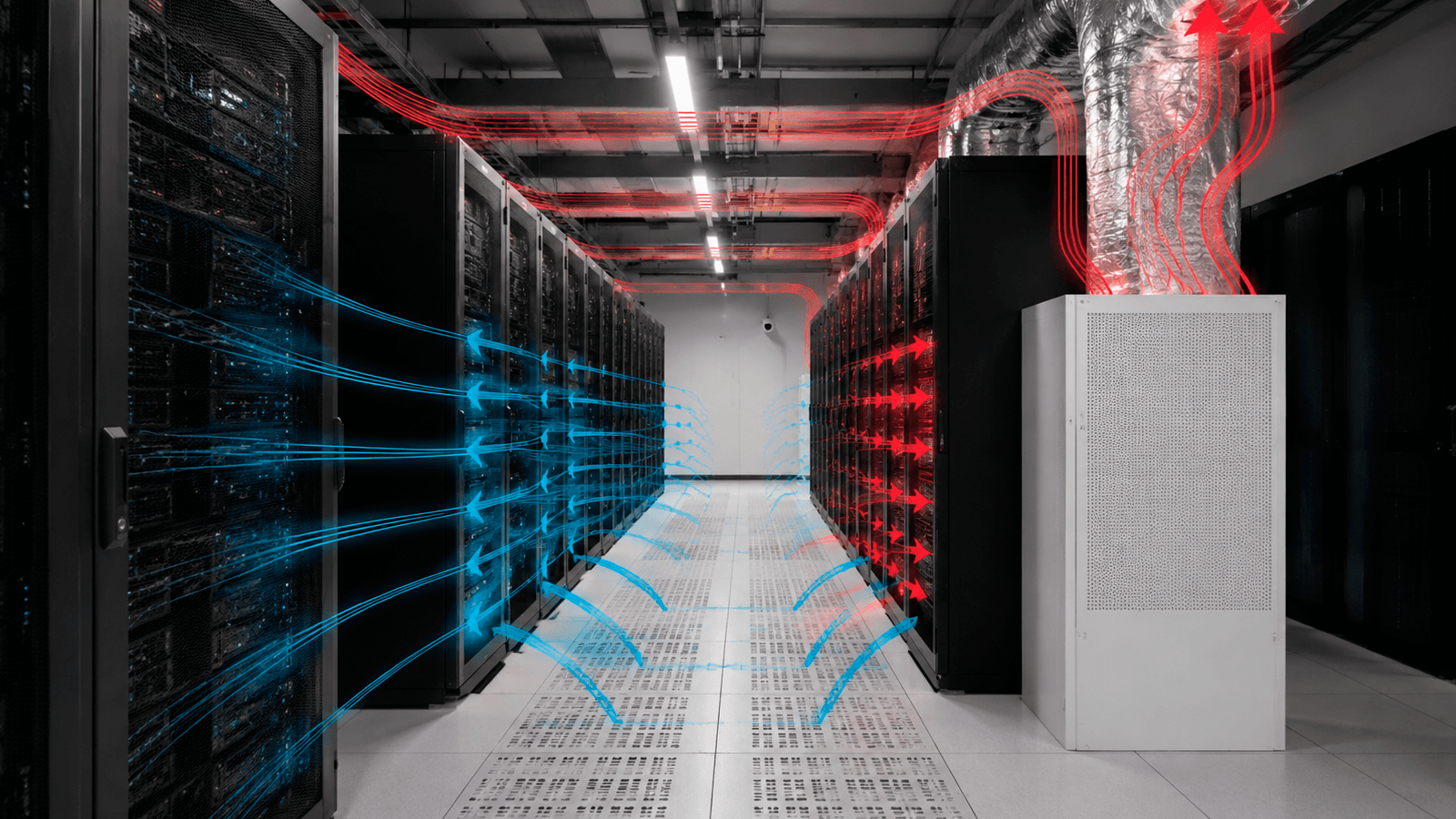

При проектировании вентиляции серверной необходимо учитывать организацию воздушных потоков. Рекомендуется разделять холодный и горячий коридоры: холодный воздух подаётся перед передними панелями серверов (откуда забирается воздух), а нагретый воздух удаляется из-за задних панелей. Такая схема повышает эффективность охлаждения и снижает энергопотребление.
Вентиляция должна быть оснащена системами фильтрации воздуха класса не ниже EU4, а в зимнее время — подогревом приточного воздуха. Приточная вентиляция должна обеспечивать подачу свежего воздуха в необходимом объёме, а вытяжная — удалять нагретый воздух из помещения.
Электроснабжение систем вентиляции
Оборудование серверных по надежности электроснабжения рекомендуется относить к электроприёмникам первой категории. Это означает, что питание должно обеспечиваться от двух независимых взаимно резервируемых источников. Электрическая мощность в помещении серверной должна иметь запас 100%. Электропитание должно осуществляться от сети переменного тока напряжением (220 ± 22) В с частотой (50 ± 1) Гц.
Обязательные требования к вентиляции серверной
При проектировании и эксплуатации вентиляции серверных помещений необходимо учитывать следующие обязательные требования:
- Минимальная кратность воздухообмена — 10 раз в час (СП 60.13330.2020). При постоянном присутствии персонала — 20 раз в час (СанПиН 1.2.3685-21).
- Температура в серверной — 18–27 °C, оптимально 20–24 °C.
- Относительная влажность — 40–60%.
- Уровень шума в рабочей зоне — не выше 55 дБ(А).
- Вентиляция должна быть автономной, не связанной с системами других помещений.
- Электроснабжение — по первой категории надежности, с резервированием.
- При тепловыделении свыше 750 Вт/м² — обязательны профессиональные системы охлаждения (прецизионные кондиционеры).
Проектирование вентиляции серверной — это комплексная инженерная задача, требующая учёта требований нескольких нормативных документов. Основным ориентиром служит СП 60.13330.2020, устанавливающий минимальную кратность воздухообмена, и СанПиН 1.2.3685-21, регламентирующий параметры микроклимата для персонала. Дополнительные требования содержатся в СП 31-110-2003, СП 256.1325800.2016 и отраслевых стандартах. Особое внимание следует уделить организации воздушных потоков с разделением холодного и горячего коридоров, обеспечению автономности системы и резервированию электропитания. При высоких тепловых нагрузках необходимо использовать профессиональные системы охлаждения — прецизионные кондиционеры. Регулярный контроль температуры, влажности и эффективности вентиляции — обязательное условие для бесперебойной работы оборудования и безопасности персонала. Приведение системы в соответствие с актуальными нормами — не вопрос выбора, а необходимость, игнорирование которой может привести к выходу оборудования из строя, потере данных и серьёзным финансовым потерям.
