Чтобы организовать вентиляцию в электрощитовой в соответствии с нормативными требованиями, необходимо руководствоваться несколькими основными документами. Ключевыми из них являются Правила устройства электроустановок (ПУЭ), СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», а также СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха». В этом материале собраны основные нормы, которые необходимо учитывать при проектировании, монтаже и эксплуатации вентиляции в помещениях электрощитовых.
Общие требования к помещению электрощитовой

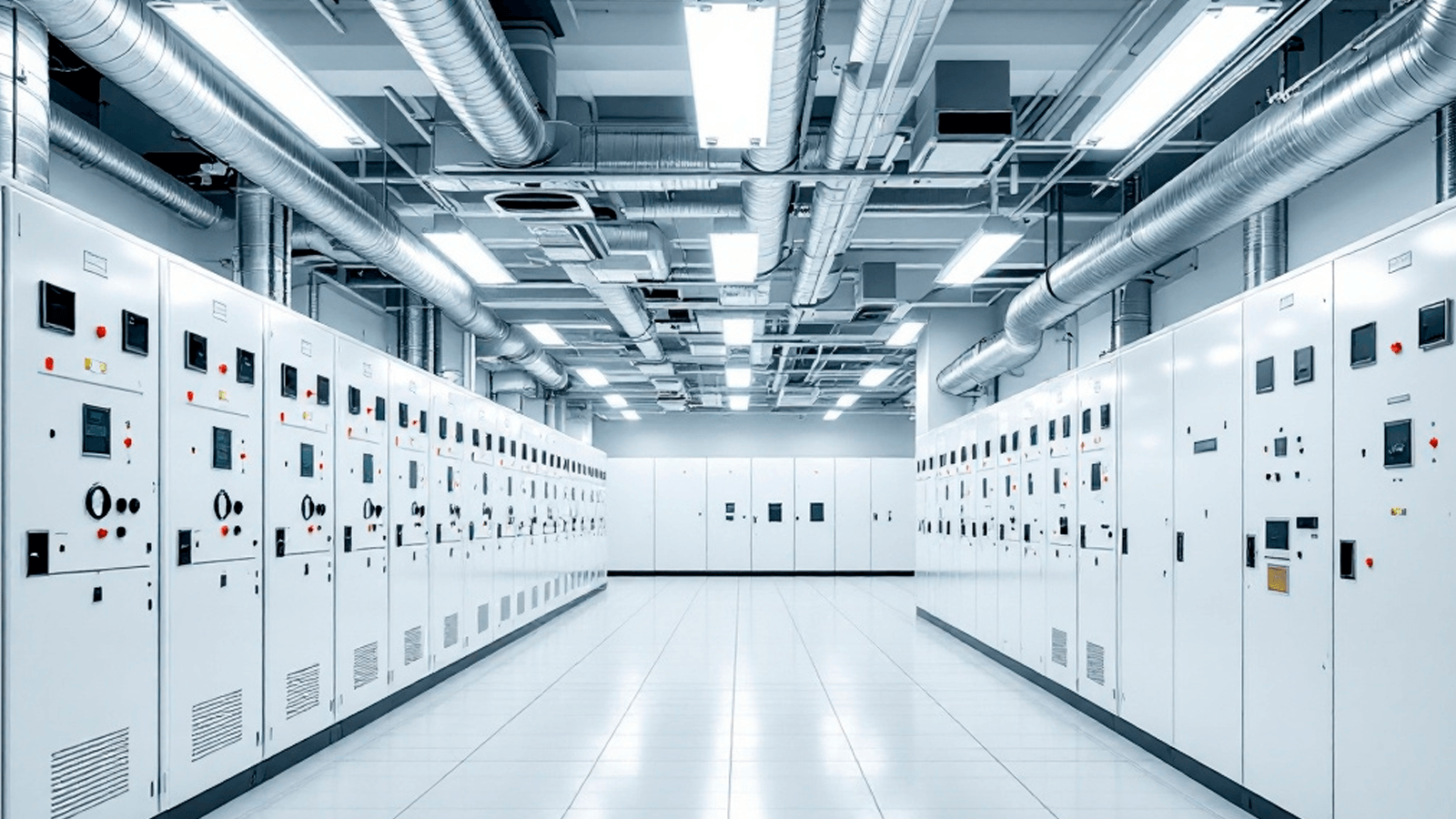

Электрощитовая — это техническое помещение, в котором размещается распределительное электрооборудование: вводно-распределительные устройства (ВРУ), главные распределительные щиты (ГРЩ), распределительные пункты и щитки. Такие помещения должны быть сухими, доступными для обслуживающего персонала и отделёнными от других помещений перегородками с пределом огнестойкости не менее 0,75 ч.
Размещение электрощитовых не допускается под санузлами, ванными комнатами, душевыми, кухнями, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надёжной гидроизоляции. Также необходимо исключать возможность проникания шумов от оборудования в соседние помещения, если уровень шума в них ограничивается санитарными нормами.
Двери электрощитовых помещений должны открываться наружу и иметь предел огнестойкости не менее EL 30. Ширина проходов в электропомещениях должна быть не менее 0,8 м, высота — не менее 1,9 м.
Требования к вентиляции электрощитовой
Помещения, в которых установлены ВРУ, ГРЩ, должны иметь естественную вентиляцию. Это базовое требование, которое обеспечивает удаление избыточного тепла, выделяемого работающим электрооборудованием, и поддерживает приемлемый микроклимат. Естественная вентиляция осуществляется через вентиляционные решётки, жалюзи или другие устройства, обеспечивающие воздухообмен с наружным воздухом или смежными помещениями.
При необходимости электрощитовые могут быть оборудованы принудительной (механической) вентиляцией. Это актуально для помещений с высокой тепловой нагрузкой, где естественная вентиляция не справляется с отводом тепла. В таких случаях устанавливаются вытяжные вентиляторы или приточно-вытяжные установки, обеспечивающие расчётный воздухообмен.
СП 60.13330.2020 допускает выполнять вентиляцию электрощитовых воздухом самих помещений с установкой малогабаритных вытяжных вентиляторов, при отнесении их к категориям В2–В4 по взрывопожарной опасности. Это означает, что в некоторых случаях допускается рециркуляция воздуха без подачи наружного притока, но с обязательной организацией вытяжки.
Температурный режим и дополнительные требования
В электрощитовых должна обеспечиваться температура не ниже +5 °C. Это требование связано с необходимостью предотвращения конденсации влаги на электрооборудовании, которая может привести к коротким замыканиям и выходу оборудования из строя. В холодный период года помещение должно отапливаться, при этом отопление может быть как центральным, так и автономным.
Через электрощитовые не допускается прокладка газопроводов, трубопроводов с горючими жидкостями, канализации и внутренних водостоков. Прокладка трубопроводов систем водоснабжения, отопления, а также вентиляционных и других коробов разрешается только как исключение, если они не имеют в пределах щитовых помещений ответвлений, люков, задвижек, фланцев, ревизий, вентилей.
Электрощитовые должны оборудоваться электрическим освещением, в том числе аварийным. Аварийное освещение обеспечивает возможность безопасного обслуживания оборудования при отключении основного питания.
Обязательные требования к вентиляции электрощитовой
При проектировании и эксплуатации вентиляции электрощитовых помещений необходимо учитывать следующие обязательные требования:
- Помещения электрощитовых должны иметь естественную вентиляцию (ПУЭ, п. 7.1.30; СП 256.1325800.2016, п. 14.4).
- При необходимости допускается оборудование принудительной (механической) вентиляции.
- Температура в помещении должна быть не ниже +5 °C.
- Вентиляционные короба, прокладываемые через электрощитовые, не должны иметь ответвлений и запорной арматуры в пределах помещения.
- Через электрощитовые запрещается прокладка газопроводов, канализационных и водопроводных труб с горючими жидкостями.
- Электрощитовые должны быть оборудованы электрическим и аварийным освещением.
Проектирование вентиляции электрощитовой — это несложная, но ответственная задача, которая регламентируется несколькими нормативными документами. Основными из них являются ПУЭ, устанавливающий базовые требования к естественной вентиляции и температурному режиму, и СП 256.1325800.2016, дополняющий эти требования положениями о принудительной вентиляции и правилах прокладки коммуникаций. СП 60.13330.2020 уточняет особенности организации воздухообмена для помещений с различными категориями по взрывопожарной опасности. Главное, что нужно запомнить: в электрощитовой обязательно должна быть естественная вентиляция, температура — не ниже +5 °C, а через помещение нельзя прокладывать газовые и канализационные трубы. При высоких тепловыделениях от оборудования стоит задуматься о принудительной вытяжке. Регулярный контроль температуры и эффективности вентиляции поможет избежать перегрева оборудования и продлить срок его службы.
