Чтобы спроектировать вентиляцию склада в соответствии с действующими нормами, необходимо последовательно определить пожарную категорию помещения, рассчитать требуемый воздухообмен и подобрать тип оборудования. Ключевым элементом здесь становится правильно выбранный вентилятор для склада – от его характеристик зависит, попадает ли система под требования резервирования, взрывозащиты или противодымной защиты.
Постановка технического задания на подбор вентиляции ключевой момент для достижения правильной цели и здесь нет мелочей:
1. Материал конструкции здания, его габариты, материал пола, потолка, размеры оконных проемов.
2. Свободные электрические мощности.
3. Высота складирования.
4. Требования по микроклимату: температура, влажность.
5. Способ передвижения техники по складу, вид используемой техники.
Основные нормативные документы
СанПиН и ГОСТ
Базовые гигиенические требования задаёт СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений». Документ устанавливает допустимые значения температуры, влажности и скорости движения воздуха в рабочей зоне склада. Если вентиляция не обеспечивает эти параметры, работодатель нарушает трудовое законодательство.
ГОСТ 12.4.021-75 фиксирует общие требования ко всем вентиляционным системам нежилых зданий – складов, цехов, ангаров. На него ссылаются экспертизы и надзорные органы при проверке проектной документации.
СП 60.13330.2020
Актуализированная версия «Отопление, вентиляция и кондиционирование воздуха» – главный практический свод для инженера. СП 60.13330 предписывает, когда достаточно естественной вентиляции (фрамуги, дефлекторы), а когда обязательна механическая приточка и вытяжка. Именно здесь даются формулы для расчёта воздухообмена по кратности, по вредностям и по теплоизбыткам.
СП 7.13130 и требования пожарной безопасности
Этот документ – самый строгий и часто обновляемый. СП 7.13130 регламентирует категории помещений по взрывопожарной опасности, устройство противодымной вентиляции, пределы огнестойкости воздуховодов и клапанов. Например, письмо МЧС от 17.10.2024 № ИГ-117-2046-13-2 уточнило, что склады высотой более 28,5 м с постоянными рабочими местами обязательно оснащаются вытяжной противодымной вентиляцией.
Категории пожароопасности склада
Категории А и Б
Склады категорий А (повышенная взрывопожароопасность) и Б (взрывопожароопасность) предъявляют самые жёсткие требования. Если вместимость такого склада превышает 10 тонн, система вытяжной вентиляции должна быть резервной. Управление оборудованием располагают у входа в помещение. Для вытяжки обязателен один резервный вентилятор.
Кроме того, для категорий А и Б запрещены обычные осевые вентиляторы. Требуется взрывозащищённое исполнение (ATEX, 1Ex или 2Ex) – с искробезопасными лопатками и корпусом, исключающим искрообразование при ударах или трении.
Категории В1–В4
Для складов с горючими жидкостями, твёрдыми материалами или пылью (категории В1–В4) механическая общеобменная вентиляция обязательна, если в воздухе выделяются горючие газы или пары. При этом для вредностей 3‑го и 4‑го классов опасности (пары спиртов, эфиров, легче воздуха) допускается естественная аэрация – при условии, что эти вещества не скапливаются в нижней зоне.
Системы вытяжки для категорий В1‑В4 обычно проектируют без резервирования, но с установкой обратных клапанов и огнезадерживающих устройств на воздуховодах.
Категории Г и Д
Категории Г (умеренная пожароопасность – негорючие вещества в горячем состоянии) и Д (пониженная опасность – холодные негорючие материалы) считаются наименее требовательными. Здесь можно использовать естественную вентиляцию при отсутствии постоянных рабочих мест. Однако если здание имеет IV степень огнестойкости и есть рабочие места, противодымная вентиляция всё равно потребуется – эта норма часто упускается заказчиками.
Расчёт воздухообмена и выбор вентилятора
Расчёт по кратности
Основной расчётный параметр – производительность вентилятора в м³/ч. Самый простой метод – по кратности воздухообмена. Для общетоварных складов рекомендуемая кратность составляет от 1 до 3 обменов в час. Для помещений с выделениями газов, пыли или тепла кратность увеличивают до 4–6.
Формула расчёта:
Q = V × K
- Q – требуемая производительность (м³/ч),
- V – объём склада (м³),
- K – кратность воздухообмена (ч⁻¹).
Пример: склад площадью 500 м² с высотой потолков 6 м (объём 3000 м³) при кратности 2 требует вентилятор на 6000 м³/ч.
Типы вентиляторов

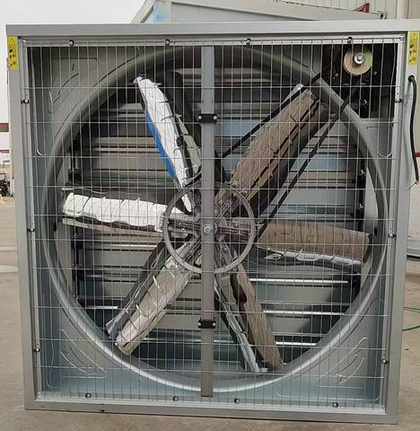

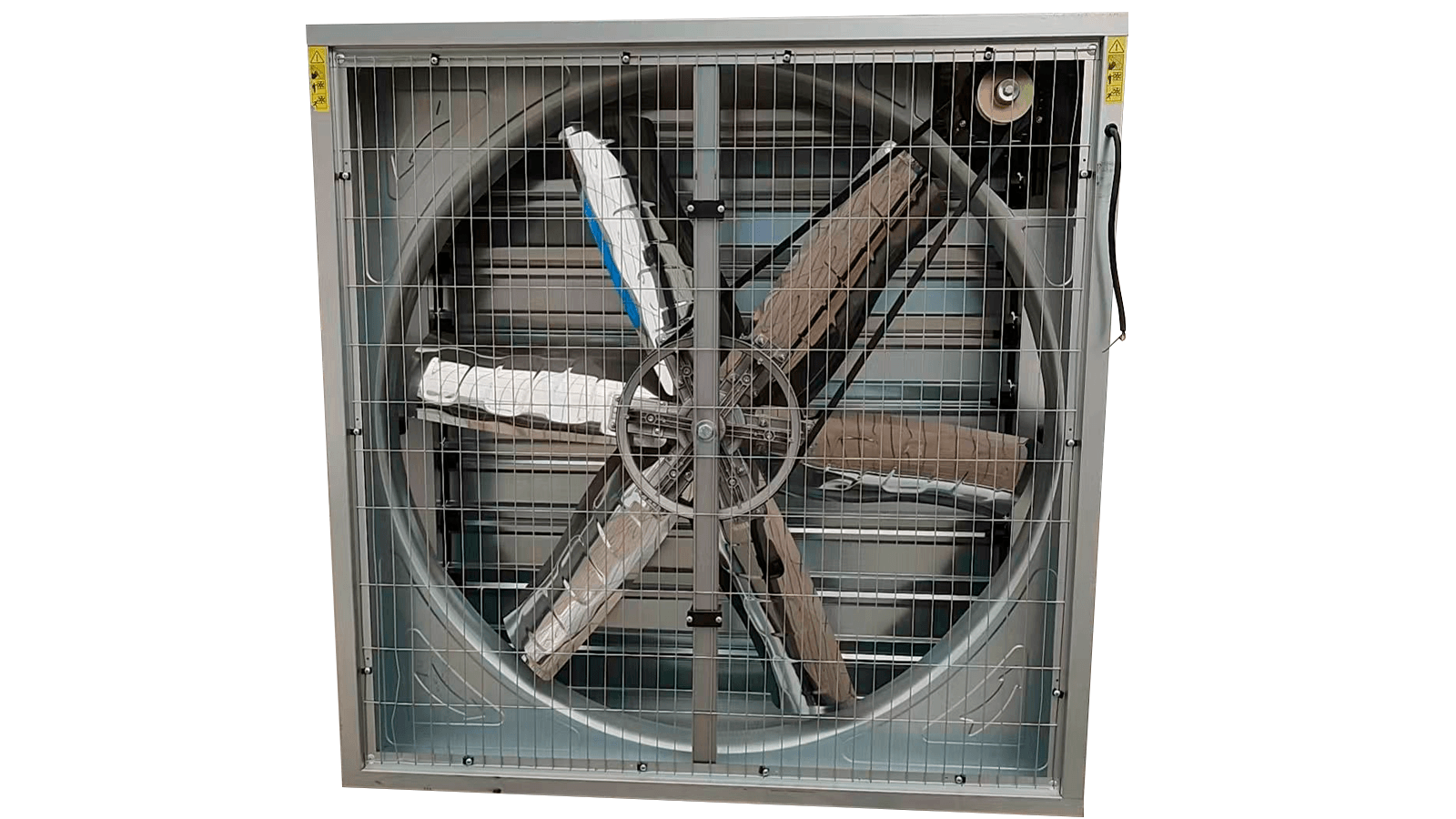

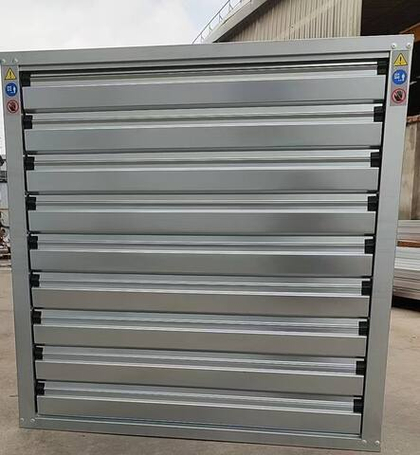

Осевые вентиляторы (серии ВО, ВОМ) – оптимальный выбор для общеобменной вентиляции склада. Они создают большой поток воздуха при низком давлении и работают тихо. Подходят для помещений без сложной сети воздуховодов – ангаров, боксов, стеллажных хранилищ. Если от вентилятора идёт короткий воздуховод до решётки или дефлектора – осевой вариант предпочтителен.

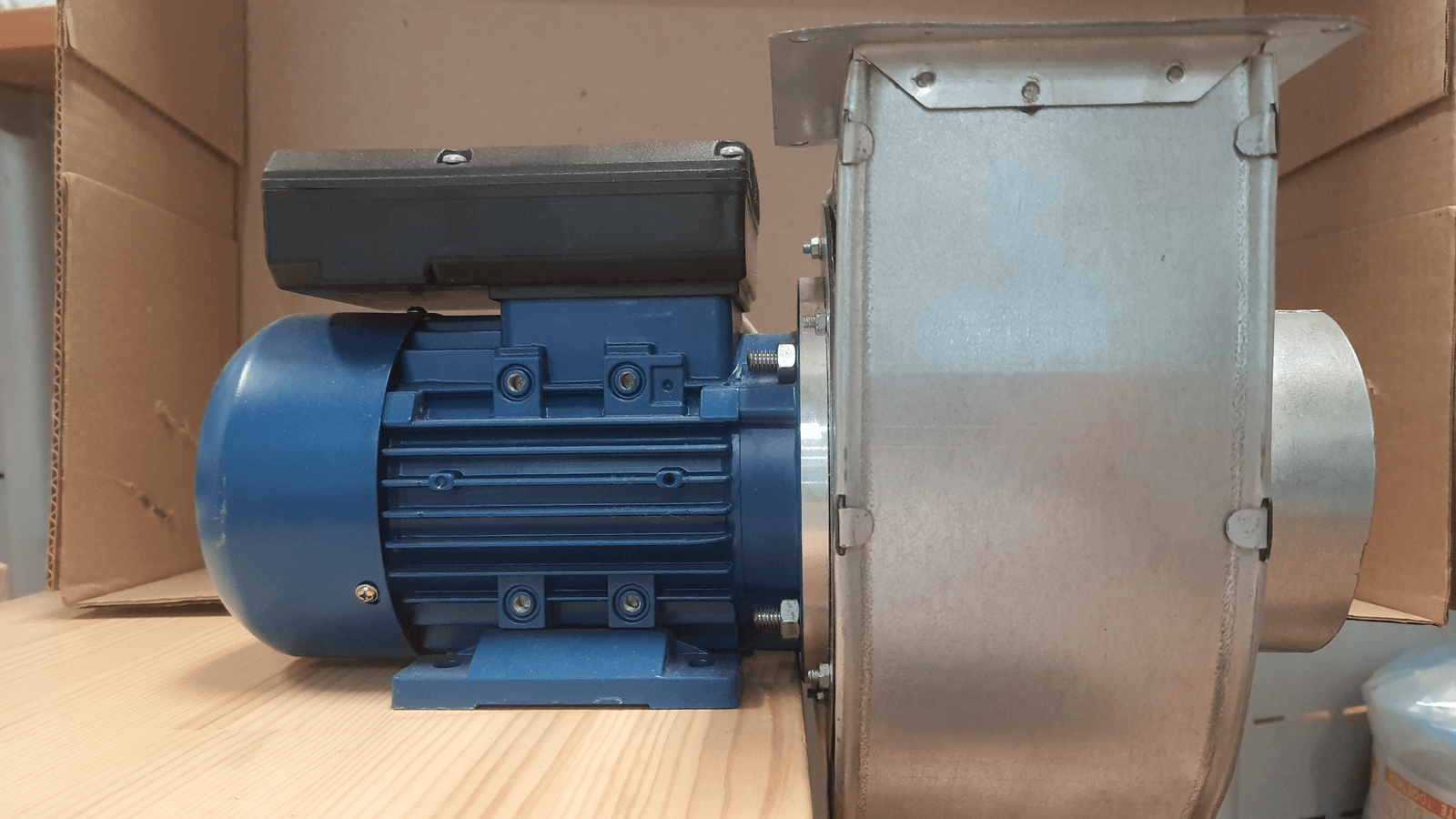

Радиальные (центробежные) вентиляторы (серии ВР, ВЦ) необходимы там, где есть разветвлённая сеть воздуховодов с поворотами, фильтрами, калориферами, шумоглушителями. Они развивают высокое давление (до 1000–1500 Па) и способны «продавить» воздух через сопротивление длинного тракта. Для складских многоэтажных зданий или для подвала – только радиальный.
Взрывозащищённые вентиляторы – отдельный класс для категорий А и Б, а также для складов с взвешенной пылью (мука, зерно, алюминиевая пудра). Они имеют маркировку 1Ex или 2Ex и сертификат ATEX. Такие вентиляторы выдерживают ударные нагрузки, не искрят и часто оснащаются обтекателями лопаток из латуни или алюминиевой бронзы.
Сводная таблица требований по категориям пожароопасности
| Категория склада | Резервирование вентилятора | Тип вентилятора | Противодымная вентиляция |
| А (взрывопожароопасная) | Да (один резервный) | Взрывозащищённый (ATEX) | Обязательна |
| Б (взрывопожароопасная) | Да (один резервный) | Взрывозащищённый (ATEX) | Обязательна |
| В1–В4 (пожароопасные) | Нет | Осевой или радиальный | При наличии рабочих мест и IV степени огнестойкости |
| Г (умеренная) | Нет | Осевой или естественная | Не требуется (кроме особых случаев) |
| Д (пониженная) | Нет | Естественная или осевой | Не требуется |
Таблица не дублирует текст, а даёт быстрый свод для выбора стратегии проектирования.
Особые типы складов
Холодильные камеры
Главная проблема – конденсат и наледь. Влажный воздух, поступающий при открытии дверей, конденсируется на испарителях и стеллажах. Решение – постоянная циркуляция с помощью осевых вентиляторов внутри камеры для выравнивания температуры, плюс система осушения притока. Без этого снижается эффективность охлаждения и разрушается упаковка.
Склады сыпучих материалов (зерно, мука, цемент)
Здесь опасна взрывоопасная пыль. Общеобменная вентиляция бесполезна – необходима аспирация. Местные отсосы устанавливают на каждой нории, бункере, конвейере. Воздуховоды проектируют с вертикальными участками – горизонтальные накопят пыль и создадут взрывной заряд. Вентиляторы – только взрывозащищённые.
Фармацевтические и электронные склады
Для лекарств и микросхем критичны чистота и стабильный микроклимат. Требуется приточная вентиляция с HEPA-фильтрами (класс Н13–Н14) и точным поддержанием температуры ±2 °C, влажности 40–60%. Любое отклонение – риск забракования продукции.
Не пытайтесь сэкономить на вентиляции склада – это может привести к штрафам от пожарного надзора, порче товара или уголовной ответственности при ЧП. Обязательно закладывайте резерв мощности (15–20%) на случай установки дополнительного оборудования. И помните: проектную документацию на вентиляцию складов категорий А, Б и В1 обязательно согласовывают с МЧС. Выполните требования по нормам – и система прослужит десятилетия без аварий.
