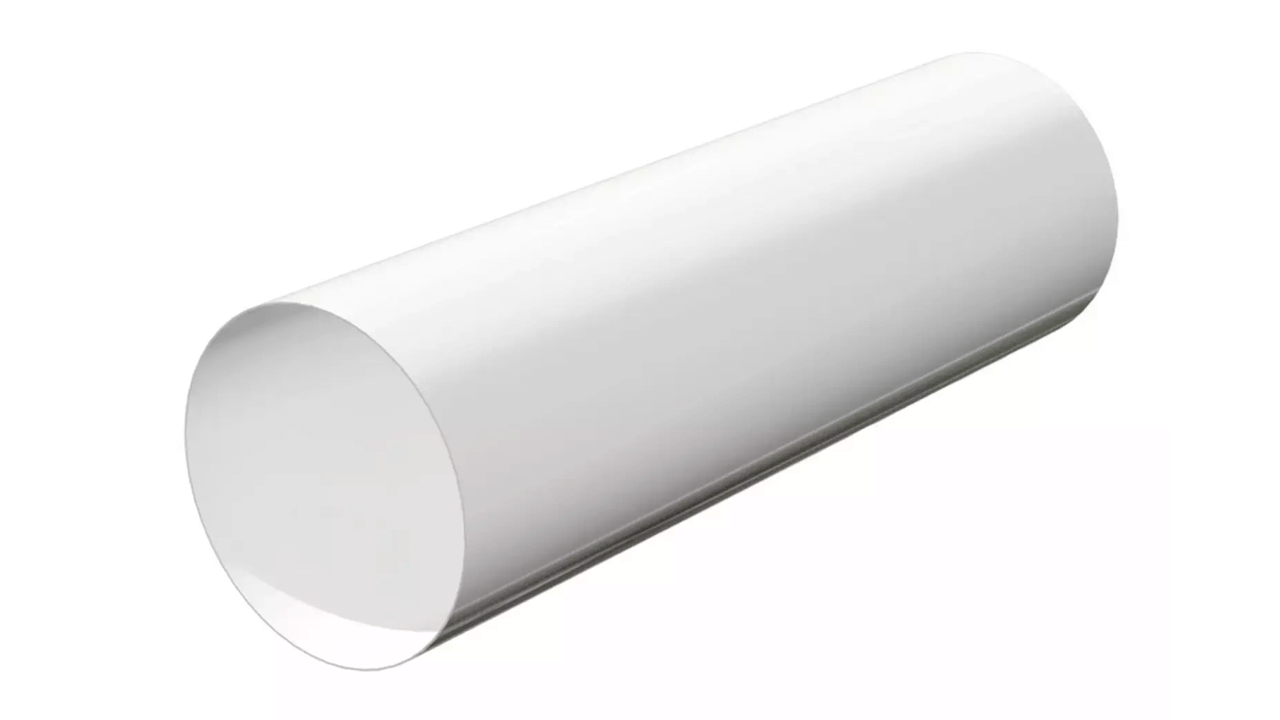

Почему система, смонтированная по всем правилам, всё равно свистит, шумит и плохо гонит воздух? Чаще всего корень зла кроется в неправильно подобранном сечении воздуховода и отчасти в стыках между элементами. Негерметичное или небрежное соединение воздуховодов способно свести на нет эффективность всей инженерной сети. Отметим, что по нормативам допускаются потери до 10%. В современных системах, особенно в частных домах и офисах, широко применяются вентиляционные каналы пластиковые. Они полюбились монтажникам за лёгкость и простоту монтажа, но принципы качественного монтажа едины для всех материалов. Давайте разберёмся, как делать это правильно, чтобы потом не переделывать.
Основные типы воздуховодов и их особенности
Воздуховоды — это артерии любой вентиляционной системы, и от правильности их соединения напрямую зависит её здоровье. Перед началом монтажа важно понимать, с каким материалом и типом конструкции вы имеете дело. Каждый тип обладает уникальными свойствами, которые определяют не только область применения, но и предпочтительный метод соединения.
Для того чтобы предупредить шум не достаточно качественно соединить воздуховоды, важно правильно подобрать сечение воздуховода. Если уменьшить сечение воздуховода то увеличится уровень шума. Оптимальная скорость воздуха в вентиляционных каналах жилых помещений — 1–3 м/с в магистралях и до 4 м/с в отводах, согласно СП 60.13330.2016.
По типам помещений:
- Жилые комнаты, спальни: 1–2 м/с — тихо, без сквозняков (шум <25 дБ).
- Кухни, ванные: 2–4 м/с — эффективно убирает пар и запахи.
- Коридоры: 0.5–1.5 м/с — комфортный фон.
Почему именно так?
3 м/с — свист и шум, >5 м/с — турбулентность (+20% энергозатрат), <1 м/с — застой воздуха, плесень.
На практике выбор материала диктуется техническим заданием, бюджетом и условиями эксплуатации. Для систем с агрессивными средами или высокими температурами пластик не подойдёт, а в квартире с ремонтом гибкий рукав может стать не лучшим решением из-за аэродинамического шума. Поэтому так важно различать особенности.
Ниже представлена сравнительная таблица, которая наглядно демонстрирует ключевые различия:
| Тип воздуховода | Основные материалы | Преимущества | Недостатки | Типичная сфера применения |
| Жёсткий | Оцинкованная сталь, нержавейка, пластик (ПВХ, ПП) | Прочность, гладкая поверхность (низкое сопротивление), долговечность | Сложный монтаж, большой вес (для металла), нужны фасонные элементы | Магистральные каналы, промышленная вентиляция, системы дымоудаления |
| Гибкий | Алюминиевая фольга на стальном каркасе, армированная плёнка | Простота монтажа, возможность обхода препятствий, не нужны отводы | Высокое аэродинамическое сопротивление (если не растянут), шумность, уязвимость к повреждениям | Подсоединение решёток, бытовые вытяжки, участки сложной формы |
| Полужёсткий* | Алюминиевая лента (более толстая), стекловолокно | Сочетает частичную гибкость с более гладкой поверхностью | Стоимость выше гибких, ограниченная гибкость | Жилые и офисные здания, где нужна балансировка между качеством и сложностью монтажа |
| Жесткий (пластиковый) | ПВХ (поливинилхлорид), ПП (полипропилен) | Коррозионная стойкость, химическая инертность, гладкая внутренняя поверхность (низкие потери давления), малый вес, простота обработки и резки, низкая шумность. | Ограниченная термостойкость (обычно до +70...+80°C), хрупкость при низких температурах, горючесть (кроме спецмарок), может накапливать статическое электричество, УФ-деградация (для наружного использования нужен защищённый материал). | Химические лаборатории, пищевая промышленность, бассейны, локальные вытяжки агрессивных сред (кислотные, щелочные пары), некоторые бытовые и офисные системы, где важна коррозионная стойкость и чистота. |
* полужесткий воздуховод чаще используется для подсоединения кухонных вытяжек его преимущество – держит форму, не достаток – не устойчив к механическому воздействию.
Технологии соединения: от классических фланцев до современных замков
Каждый тип воздуховода требует своего подхода к стыковке. Выбор неправильной технологии — прямая дорога к потере давления, свистам и разгерметизации. Ключевой принцип: соединение должно быть механически прочным, герметичным и создавать минимальное сопротивление потоку воздуха.
Основные методы соединения можно разделить на три группы:
- Фланцевое. Используется для жёстких воздуховодов большого сечения (чаще круглых). Фланцы (металлические или пластиковые рамы) крепятся к концам секций и стягиваются болтами. Между ними укладывается уплотнитель (резина, поролон). Это самый надёжный, но и самый трудозатратный метод, характерный для промышленных объектов.
- Бесфланцевое (ниппельное и муфтовое). Самый распространённый способ для круглых воздуховодов. Стык осуществляется с помощью короткого патрубка (ниппеля), который вставляется внутрь соединяемых элементов, или наружной муфты. Для фиксации применяются саморезы или заклёпки, а стык обязательно проклеивается герметизирующей лентой.
- На шинку (рейку). Применяется преимущественно для прямоугольных и плосковальных воздуховодов. Метод основан на использовании специального L-образного профиля (шинки, рейки), который крепится к фланцам соединяемых секций. Рейки секций совмещаются и фиксируются механическим замком (защёлкой) либо с помощью специального приспособления, стягивающего их. Стык дополнительно уплотняется герметизирующей лентой или мастикой. Этот способ быстрее и экономичнее фланцевого, при этом обеспечивает жёсткое и надёжное соединение, что делает его популярным для систем вентиляции коммерческих и офисных зданий.
Отдельного внимания заслуживает монтаж гибких гофрированных воздуховодов. Здесь критически важно полностью растянуть рукав на участке между креплениями. Соединение с патрубком должно иметь нахлёст не менее 50 мм и плотно фиксироваться стяжным хомутом, а не изолентой. При прохождении стен, а так же на поворотах 90 градусов лучше устанавливать жесткий переходник, колено.
Герметизация и крепление: без чего соединение не будет работать
Собранный, но негерметизированный воздуховод подобен дырявому шлангу. Потери давления, распространение запахов и шума — всё это следствие плохой герметизации. Материалы для этих целей выбираются исходя из типа системы и среды.
Ключевые материалы для герметизации стыков:
- Самоклеящаяся алюминиевая лента (армированная). Основное решение для внутренних систем с умеренной температурой. Важно: обычный бытовой скотч не подходит — он быстро высыхает и отклеивается.
- Мастики и герметики (силиконовые, бутилкаучуковые, акриловые). Используются для обработки фланцевых соединений, щелей и углов. Бывают высыхающие и нетвердеющие (типа «липкой грязи»).
- Уплотнительные ленты (пористая резина, пенополиуретан). Применяются как прокладка между фланцами перед их стягиванием, обеспечивая плотное прилегание.
После герметизации систему необходимо надёжно закрепить. Неправильное крепление приведёт к провисанию, вибрациям и разрушению стыков. Для жёстких воздуховодов стандартный шаг креплений составляет 3 метра для горизонтальных участков и 4 метра для вертикальных. Для гибких и полужёстких — 1-1.5 метра, чтобы исключить провисание.
Типичные ошибки монтажа, которые сведут на всю вашу работу:
- Игнорирование направления потока. Некоторые фасонные элементы (например, обратные клапаны) имеют строгое направление установки. Их монтаж «наоборот» заблокирует движение воздуха.
- Экономия на крепеже. Использование самодельных подвесов или слишком длинный шаг крепления приведут к деформации трассы и разгерметизации стыков.
- Соединение «встык» без муфты. Попытка скрепить два конца воздуховода только лентой или хомутом создаст ступеньку внутри, которая будет шуметь и тормозить поток. Но скорее всего при таком соединении будет фиксироваться провисание воздуховода.
Эффективная вентиляция — это результат скрупулёзной работы, где нет второстепенных этапов. Теория, изложенная выше, лишь задаёт вектор. Истинный успех определяется вниманием к деталям на объекте: аккуратным раскроем, чистым срезом без заусенцев, правильным подбором фасонных элементов и тщательным контролем каждого соединения после его монтажа. Не стоит полагаться на «авось» — даже небольшая щель со временем станет источником проблем. Инвестируя время в правильную стыковку, герметизацию и крепление сегодня, вы на годы вперёд обеспечиваете системе тихую, стабильную и экономичную работу, избавляя себя от дорогостоящих переделок.
Часто задаваемые вопросы о воздуховодах вентиляции
Чем герметизировать соединения воздуховода вентиляции?
Для герметизации соединений воздуховодов вентиляции используйте силиконовые герметики (устойчивые к температуре и влаге), бутилкаучуковые ленты или алюминиевый скотч с армированием. Для металлических воздуховодов подойдёт мастика на основе каучука или специальные герметики для вентиляции (например, на основе MS-полимеров). Важно, чтобы материал был негорючим и соответствовал нормам СНиП. Для гибких воздуховодов используйте пластиковые или металлические хомуты вместе с герметиком.
