Как рассчитать воздуховоды для вентиляции?

Расчет воздуховодов — задача, которая пугает многих. Но на деле это логичный инженерный процесс, где главное — не пропустить ключевые шаги. Представьте, что вы проектируете дороги для воздуха: если сделать их слишком узкими, возникнут «пробки» (сопротивление и шум), если слишком широкими — неоправданные затраты. При проектировании такой «дорожной сети» одним из первых решений становится выбор между металлом и пластиком, где надежные и гладкие внутри воздуховоды пластиковые для вентиляции часто берут верх для бытовых систем благодаря своему балансу цены, простоты монтажа и эффективности. Давайте разложим эту задачу по полочкам, а поможет нам практический список действий, сравнительная таблица и список частых ошибок.

Начинается всё с определения цели: сколько воздуха должно двигаться по вашим «воздушным дорогам»? Этот параметр — производительность или воздухообмен (L), измеряется в кубометрах в час. Рассчитать его можно несколькими способами, и для частных случаев часто используется простой метод — по площади помещения. Согласно нормативам, на 1 м² жилой площади должно подаваться не менее 3 м³/ч свежего воздуха. Однако для помещений со специфическими условиями (кухни, санузлы, мастерские) применяется расчёт по кратности — полной смене воздуха в помещении 5–10 раз в час. И уже на этом этапе многие допускают первую ошибку, экономя на производительности, что впоследствии приводит к неэффективной работе всей системы. Важно помнить, что грамотный подбор воздуховоды пластиковые для вентиляции или стальных каналов возможен только после точного определения этого ключевого параметра.

Ключевые этапы расчёта: от идеи до цифр

Прежде чем погрузиться в формулы, рекомендую пройти по этому чёткому пути. Он убережёт от хаоса и поможет ничего не упустить.

1. Определение требуемого воздухообмена. Для каждого помещения рассчитайте необходимый расход воздуха (L) одним из методов: по площади (3 м³/ч на 1 м²), по кратности (объём помещения × нормируемую кратность) или по количеству людей (30–60 м³/ч на человека). Суммируйте показатели для подбора общей производительности вентиляционной установки.
2. Выбор скорости потока (v). Для бытовых систем приточной и вытяжной вентиляции оптимальная скорость в магистральных каналах составляет 3–5 м/с. В ответвлениях, ведущих к решёткам, её можно снизить до 1–3 м/с для уменьшения шума. Именно от этой константы зависит баланс между эффективностью и акустическим комфортом.
3. Расчёт площади сечения (F). Используйте основную формулу: F (м²) = L (м³/ч) / (3600 × v (м/с)). Число 3600 — это коэффициент перевода часов в секунды. Полученная площадь — это и есть «пропускная способность» вашего воздуховода.

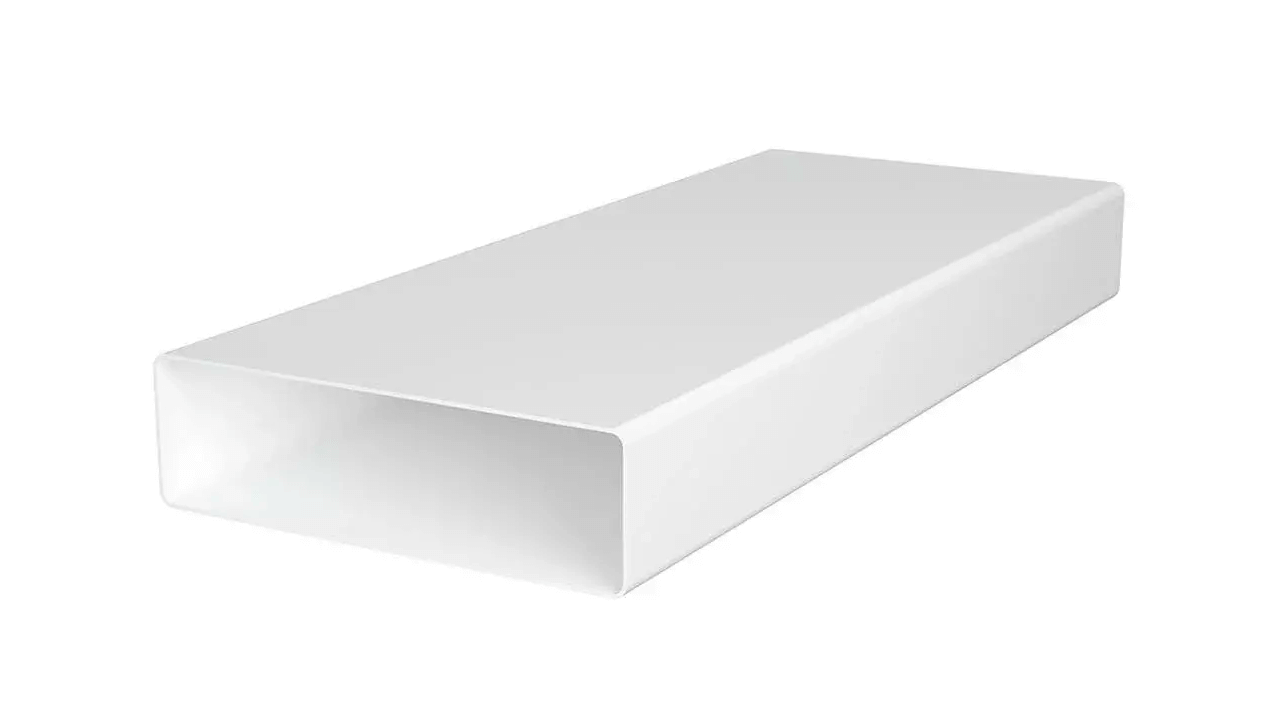

4. Определение диаметра или размеров. Для круглого воздуховода диаметр (D) рассчитывается как: D (м) = 2 × √(F / π). На практике результат переводят в миллиметры и округляют до ближайшего стандартного типоразмера (100, 125, 150, 200 мм). Для прямоугольного канала подбирают такие стороны (A и B), чтобы их произведение (A × B) было равно или немного превышало расчётную площадь F.

Пример расчёта диаметра трубы воздуховода

Рассмотрим жилую комнату площадью 20 м² с высотой потолков 2,7 м. Сначала определим требуемый воздухообмен по площади: 20 м² × 3 м³/ч на 1 м² = 60 м³/ч. Это минимальное количество свежего воздуха, которое должно подаваться в комнату. Возьмём скорость потока в магистральном канале v = 4 м/с (среднее значение из рекомендуемого диапазона 3–5 м/с).

Шаг 1. Вычисляем площадь сечения

F = L / (3600 × v) = 60 / (3600 × 4) = 60 / 14400 = 0,004167 м².

Шаг 2. Переводим в квадратные сантиметры для удобства

0,004167 м² = 41,67 см².

Шаг 3. Находим диаметр круглого воздуховода

D = 2 × √(F / π) = 2 × √(0,004167 / 3,1416) = 2 × √(0,001326) = 2 × 0,0364 = 0,0728 м = 72,8 мм.

Шаг 4. Округляем до ближайшего стандартного диаметра

лижайший типоразмер вверх — 80 мм, но на практике для надёжности и снижения шума берут 100 мм или 125 мм. Почему? Потому что запас по диаметру (100 мм даёт площадь 78,5 см² почти вдвое больше расчётной) позволяет уменьшить скорость потока до ~2,5 м/с, что делает систему тише. Кроме того, воздуховоды диаметром 100 мм — самый ходовой и доступный материал. Если же у вас уже есть вентилятор производительностью 60 м³/ч, можно смело ставить трубу 100 мм — сопротивление будет минимальным.

Совет из практики: Для бытовых комнат до 25 м² всегда используйте воздуховод диаметром не менее 100 мм. Для кухни с вытяжкой или мастерской — 125–150 мм. Не бойтесь брать диаметр чуть больше расчётного: это снизит шум и убережёт систему от ошибок при монтаже.

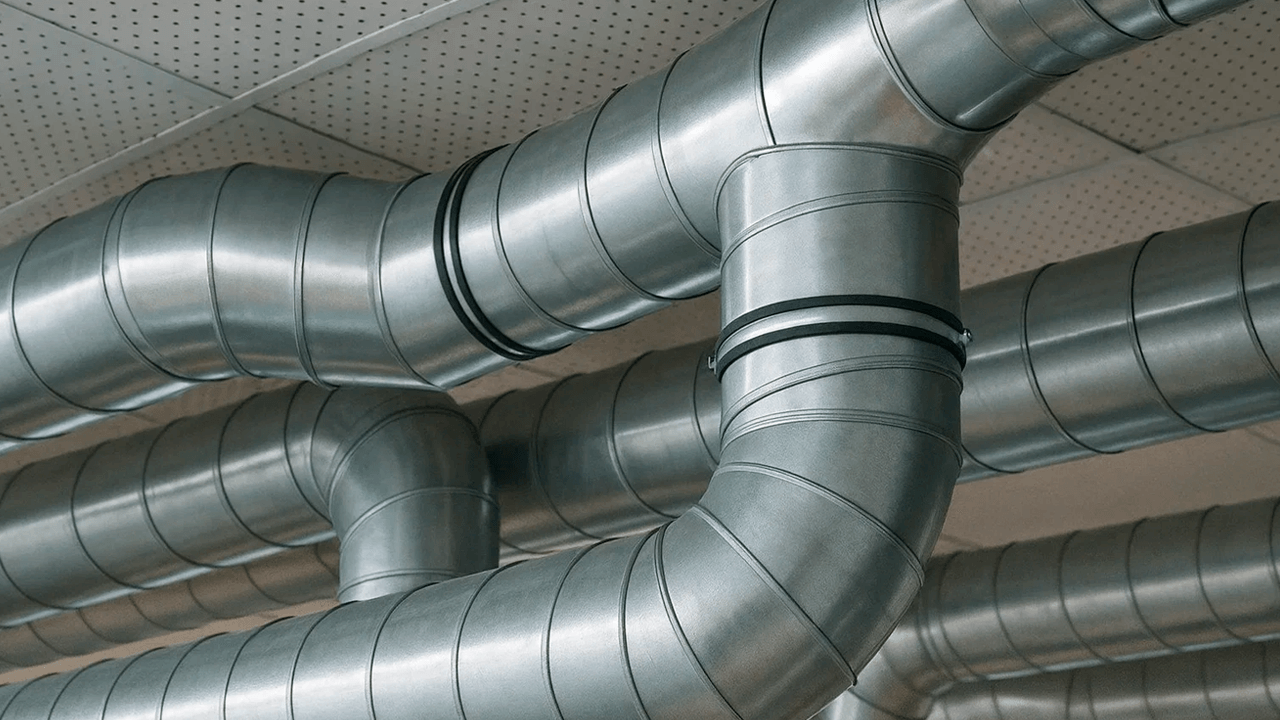

После того как теория обрела цифровые очертания, встаёт практический вопрос: из чего же строить эти «воздушные пути»? Выбор материала — не просто вопрос цены, это решение, влияющее на долговечность, уровень шума и сложность монтажа.

Сравнение материалов для воздуховодов: что выбрать?

В таблице ниже наглядно представлены ключевые характеристики популярных решений, что поможет сделать взвешенный выбор.

Когда расчёты позади и материалы выбраны, остаётся самый ответственный этап — реализация. И здесь многих подстерегают типичные ошибки, которых можно и нужно избежать.

При выборе размера воздуховода для кухонной вытяжки надо исходить от диаметра выходного отверстия кухонной вытяжки. Любое заужение вентиляционного канала, это увеличение шума и потеря производительности. Мотор кухонной вытяжки охлаждается потоком воздуха который идет через вытяжку.

Чего нельзя делать: список распространённых ошибок

Чтобы ваша система работала как швейцарские часы, а не гремела как поезд в метро, запомните эти три запрета.

• Игнорирование балансировки сети. Установка воздуховодов разного диаметра без расчёта и регулировки приводит к разбалансировке: воздух пойдёт по пути наименьшего сопротивления, а в некоторые комнаты вообще не попадёт. Обязательно устанавливайте регулировочные дроссель-клапаны или диафрагмы на каждое ответвление.
• Превращение трассы в «американские горки». Каждый лишний поворот под 90 градусов, сужение или резкое расширение создаёт турбулентность и значительно увеличивает сопротивление. Старайтесь делать повороты плавными, используя отводы на 45°, или, что ещё лучше, два последовательных отвода по 45° вместо одного на 90°.
• Надежда на «авось» при выборе вентилятора. Мощность вентилятора должна соответствовать не только рассчитанной производительности (L), но и преодолевать суммарное аэродинамическое сопротивление сети. Подбор «на глаз» или с запасом «чтобы дуло сильнее» почти гарантированно приведёт к перерасходу электроэнергии и постоянному гулу в воздуховодах.

Правильный расчет и подбор воздуховодов — это не высшая математика, а система логичных шагов: от определения воздухообмена до выбора диаметра по формуле и материала по таблице. Ключ к успеху — не в сложных вычислениях, а в понимании физики процесса и избегании типичных монтажных ошибок. Помните, что грамотно спроектированная вентиляция — это инвестиция в здоровье, сохранность имущества и комфорт, которая работает тихо и эффективно годами. Используйте приведенные инструкции как четкий план действий, и ваша система гарантированно будет справляться со своей задачей.
