Достаточно часто от клиентов приходится слышать:
- «Да я все равно пользоваться вытяжкой не буду»,
- «Да вы что, я такую большую трубу использовать не буду, она мне весь дизайн испортит»,
- «У меня и так потолок низкий. Зачем мне такая громадина, а есть что-нибудь поменьше?»
Однако через некоторое время клиенты возвращаются, потому что система не работает, шумит и гудит. Дело в том, что неправильно подобранный диаметр воздуховода или его низкое качество напрямую влияют на эффективность и комфорт использования вентиляции.
Нормативные требования к вентиляции
Существует свод правил для строителей — СП 60.13330.2020 «СНиП 41-01-2003 ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА», который регламентирует допустимые скорости движения воздуха в жилых помещениях. Например:
- 7.1.11 В квартирах не допускается объединение воздуховодов систем вентиляции кухонь и санитарных узлов с воздуховодами жилых комнат, за исключением случаев применения индивидуальных поквартирных приточно-вытяжных установок с рекуперацией тепла вытяжного воздуха.
- Не допускается подключение индивидуальных кухонных вытяжек и других устройств со встроенным вентилятором к воздуховодам вытяжных систем, обслуживающих другие квартиры.
| Тип системы | Скорость, м/с |
| В спутниках | 1,0–1,5 |
| В сборном канале | 2,0–2,5 |
| В вытяжной шахте | до 1,0 |
| Системы с механическим побуждением в пределах обслуживаемых помещений | 1,5–2,5 |
| Системы с механическим побуждением вне пределов обслуживаемых помещений | 2,0–4,0 |
Зависимость скорости воздуха от диаметра воздуховода
Ниже представлена таблица, показывающая, как изменяется скорость движения воздуха в зависимости от диаметра используемого воздуховода и производительности вентилятора:
| Производительность вентилятора/кухонной вытяжки, м³/ч | 100 | 180 | 300 | 500 | ||||||||||||

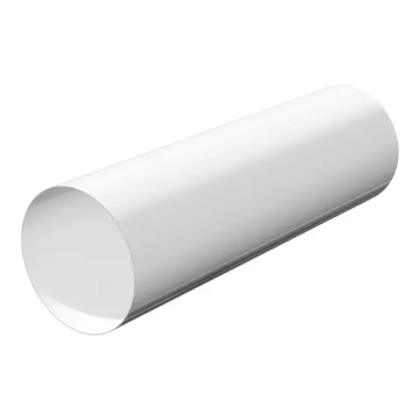

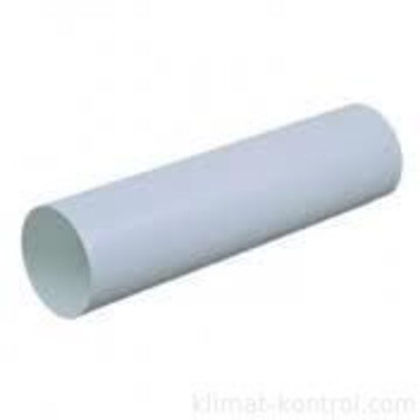

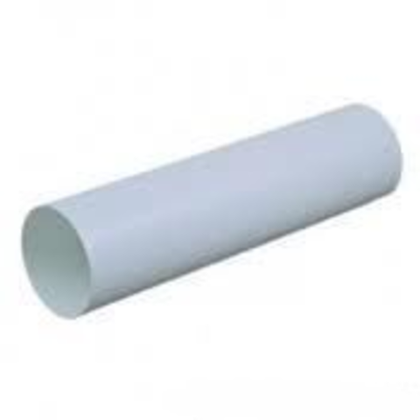

| Круглый воздуховод, мм | 80 | 100 | 125 | 150 | 80 | 100 | 125 | 150 | 80 | 100 | 125 | 150 | 80 | 100 | 125 | 150 |
| Скорость воздуха, м/с | 5,53 | 3,54 | 2,26 | 1,57 | 9,95 | 6,37 | 4,08 | 2,83 | 16,59 | 10,62 | 6,79 | 4,72 | 27,65 | 17,69 | 11,32 | 7,86 |

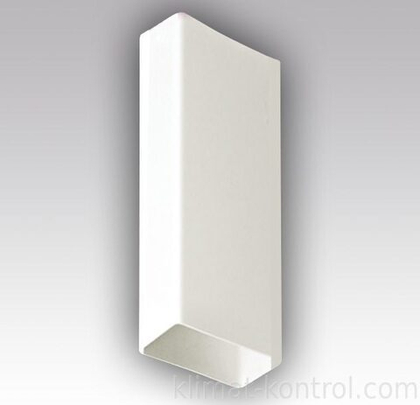

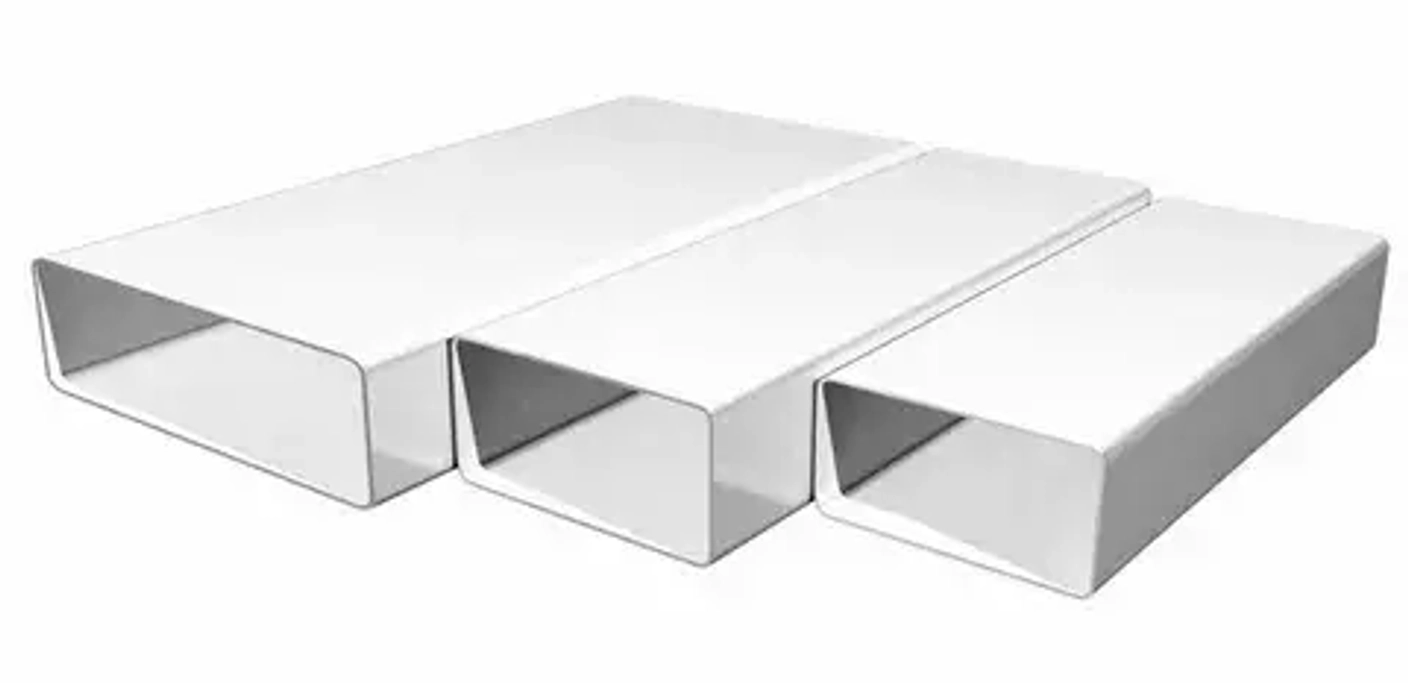

| Прямоугольный воздуховод, мм | 55*110 | 60*120 | 60*204 | — | 55*110 | 60*120 | 60*204 | — | 55*110 | 60*120 | 60*204 | — | 55*110 | 60*120 | 60*204 | — |
| Скорость воздуха, м/с | 4,59 | 3,86 | 2,27 | — | 8,26 | 6,94 | 4,08 | — | 13,77 | 11,57 | 6,81 | — | 22,96 | 19,29 | 11,35 | — |
Желтым цветом выделены допустимые скорости. Например:
- При использовании воздуховода 55*110 будет шумно даже на вентиляторе 100 м³/ч;
- При использовании кухонной вытяжки с производительностью 500 м³/ч будет шумно и с воздуховодом диаметром 150 мм.

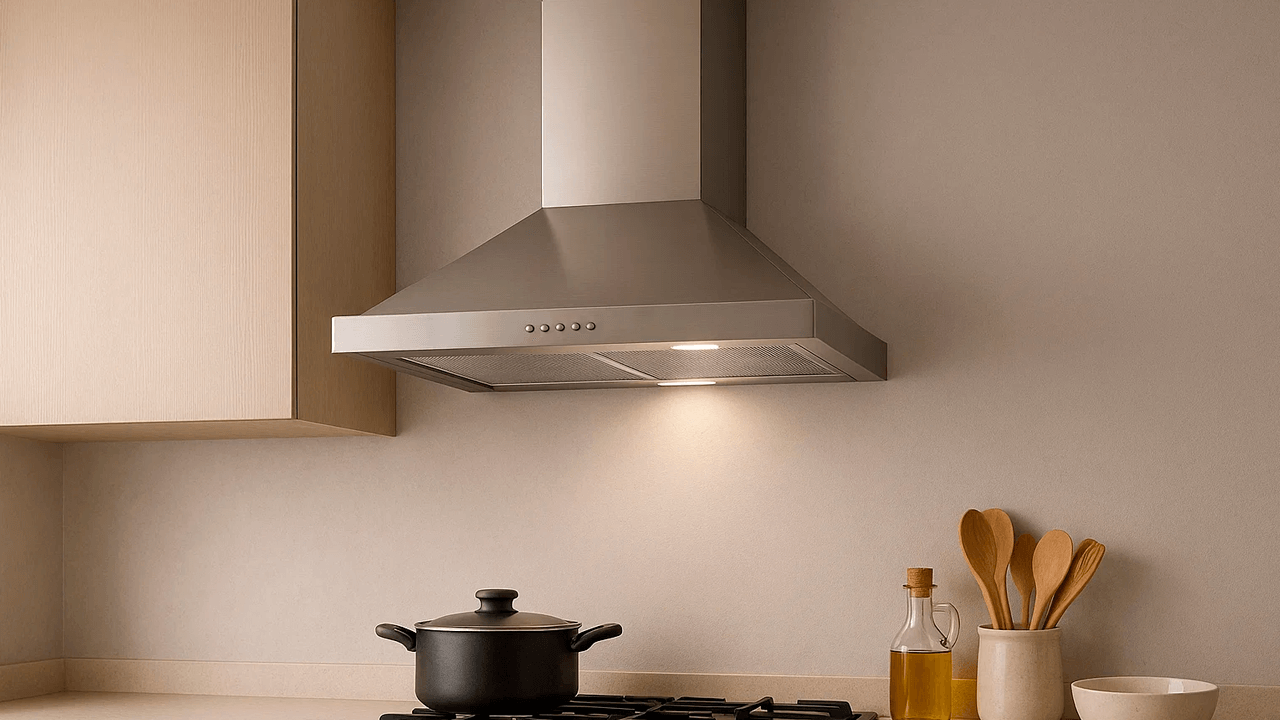

Также важно помнить, что двигатель кухонной вытяжки охлаждается потоком воздуха, проходящим через него. Уменьшение диаметра воздуховода увеличивает нагрузку на двигатель и сокращает срок его службы.
Часто задаваемые вопросы о вентиляции
Как измерить скорость потока воздуха в вентиляции?
Для измерения скорости потока воздуха в вентиляции используйте анемометр: сначала включите вентиляционную систему, затем поднесите прибор к воздуховоду или вентиляционной решётке и снимите показания скорости воздушного потока, которые отобразятся на экране устройства.
Какая скорость воздуха в вентиляции в квартире?
Скорость воздуха в вентиляции в квартире обычно составляет от 1 до 3 м/с, в зависимости от типа системы и требований к вентиляции. Превышение этих значений может привести к повышенному шуму и дискомфорту.
